СБШ-160/200-40Д _дизельный
Буровые станки легкого класса СБШ-160/200-40 производства ОАО «Рудгормаш», созданные для замены морально устаревших станков типа СБШ-200, в настоящее время успешно работают на гранитных карьерах ОАО «Павловскгранит» и ТОО «Карагандавзрывстройсервис», угольном разрезе ТОО «Каражира». В декабре 2005г., по техническому заданию ОАО «Северсталь», изготовлен СБШ-160/200-40 с сухим пылеподавлением для разработки известнякового карьера.
В настоящее время «УГМК-Рудгормаш» изготавливает СБШ-160/200-40, на котором применены самые прогрессивные технические решения, в том числе установлены компоненты гидравлики мобильного исполнения фирмы «Bosch Rexroth».
На базе этого станка, в октябре-ноябре 2006 года, компанией «УГМК-Рудгормаш» будет изготовлен опытный образец бурового станка СБШ-160/200-40Д с дизельным двигателем «Cummins QSK 19»
УГМК-Рудгормаш принимает заявки на покупку опытного бурового станка СБШ-160/200-40Д.
Подробное описание станка - 160.doc
Условия поставки и расчетов по договоренности.
т/ф (4732) 49-43-15, 49-37-24
E-mail: market@rudgor.vsi.ru
ТЕХНИЧЕСКИЕ ДАННЫЕ БУРОВОГО СТАНКА СО СТАНДАРТНОЙ МАЧТОЙ И ДИЗЕЛЬНЫМ ПРИВОДОМ ДЛЯ БУРЕНИЯ ВЗРЫВНЫХ СКВАЖИН ДИАМЕТРОМ 160ММ МОДЕЛИ СБШ-160.
1. Пределы технических данных.
Рассматриваемой документацией представляется буровой станок со стандартной мачтой, с дизельным приводом, на гусеничном ходу, самоходный, вращательный модели СБШ-160 для бурения скважин диаметром 160мм, изготовленный и испытанный перед отправкой на ОАО «Рудгормаш» в соответствии с требованиями технической документации изготовителя.
2. Критерии конструкции.
Буровой станок эффективен при бурении скважин диаметром 160мм на глубину бурения одной штангой не менее 7,62м и общей глубиной бурения -тремя штангами в крепких высокообразивных породах.
Станок может эксплуатироваться в круглосуточном режиме трех восьмичасовых смен на продолжении всего года. Общий рабочий вес станка превышает более чем в 1,5 раза усилие подачи.
Компоновка основных узлов на станке позволяет рационально расположить вес, обеспечивая устойчивость станку во время бурения и передвижения по неровной поверхности.
Конструкция станка, покупные изделия и материалы, используемые в процессе изготовления, соответствуют государственным стандартам ГОСТ и также международным стандартам ISO.
РАБОЧИЕ ХАРАКТЕРИСТИКИ ДЛЯ ВСЕХ ДВИЖЕНИЙ
Станок может работать в режимах передвижения и бурения.
При передвижении станка рабочая жидкость от насоса Н1 через распределители 1 и 2 блока №1 подается к гидромотору М2, а от насоса Н2 через распределители 1 и 2 блока 32 –к гидромотору М1.
Рабочее давление в системе хода при прямолинейном движении от 100 bar до 200 bar на производительности насосов до 345л/мин и при разворотах кратковременно до 270 bar. Максимальная скорость передвижения станка до 2км/час.
При бурении рабочая жидкость от насоса Н1 через распределители 3 и 4 блока №1 подается к гидромоторам М3 и М4 вращателя, обеспечивая частоту вращения бурового става от 0 до 120об/мин и крутящий момент до 6300 Нм при давлении 200 bar, а от насоса Н2 через распределители 3 и4 блока №2 к гидромоторам М5 и М6 механизма подачи, обеспечивая при давлении 200 bar нагрузку на инструмент до 235кН и скорость подачи до 3м/мин.
На операциях быстрого спуска-подъема (при наращивании или разборке бурового става) насосы выходят на Vg при давлении до 100bar.
Вспомогательные операции, выполняемые механизмами мачты, осуществляются от насоса Н4 при давлении до 150bar и расходе жидкости от 10 до 100 л/мин.
Подъем мачты при давлении до 150bar и при расходе до 50л/мин, опускание – при давлении не более 50bar и при расходе до 25л/мин.
Рабочие характеристики гидромоторов привода вентиляторов:
- дизельного двигателя: давления до 210bar, максимальная производительность до 36л/мин;
- пылеотдува: давление до 70bar, производительность 72л/мин;
- компрессора: давление до 150bar, максимальная производительность до 50л/мин;
- гидравлики: давление до 100bar, максимальная производительность до 36л/мин.
Размеры, вес и эксплуатационные данные.
Рабочий диапазон
А) диапазон диаметра отверстия 160мм
Б) глубина бурения- один проход 7,62м
С) общая глубина бурения 26м
Эксплуатационные характеристики
a) усилие подачи 160кН
b) нагрузка долота при пиковой мощности 235кН
c) скорость подачи при пиковой мощности 3м/мин
d) производительность подъема (усилие подъема) 140кН
e) скорость подъема 0…15м/мин
f) скорость очистки скважины - 60м/сек
g) максимальная скорость хода - 2км/час
Вес машины
А) Конструкторский - 49000кг
Б) Рабочий - 51700кг

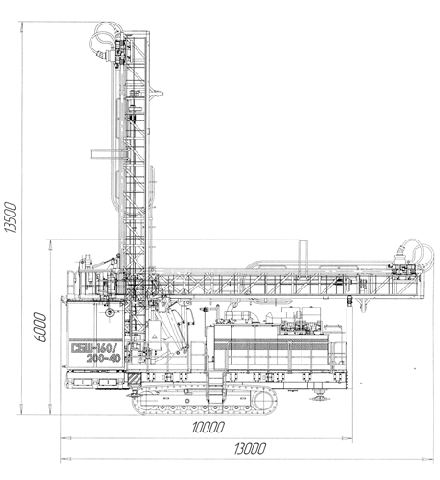

Основные размеры
А) Длина
- с поднятой мачтой - 9.34m
- с опущенной мачтой 13,4м
Б) Ширина - 6м
В) Высота
- с поднятой мачтой - 14,2м
- с опущенной мачтой - 5,97м
Г) Длина мачты - 13м
Двигатель
А) Производитель и модель – Cummins г.Давентри (Великобритания) QSK19
Б) Количество цилиндров – 6
С) Калибр (диаметр поршня) – 159мм
Д) Ход (поршня) – 159мм
Е) объем двигателя – 19 литров
Ф) Полезная мощность при 1800 об/мин – 485кВт
Г) Максимальный вращающий момент – 3084Нм
Гидравлическая система
А) Насосы: Производитель «Bosch Rexroth», Германия
Модель: A8V0200 двойной –1шт.
A10V0100 –1шт.
Рабочее давление, max:
- A8V0200-270bar
- A10V0100- 210bar
Производительность:
- A8V0200 – 2х345,6 л/мин
- A10V0100- 220л/мин.
В) Гидромоторы: Производитель «Bosch Rexroth», Германия
Модель: A2FM160 –6шт.
A2FM23 –4шт.
Рабочий объем:
- A2FM160-160см3
- A2FM23- 23см3.
С) Гидроцилиндры: Производитель ОАО «Рудгормаш», Россия
Гидроцилиндры домкратов: - передние –2шт.
Диаметр поршня –160мм.
Ход -1000мм.
- задний –1шт.
- диаметр поршня –220мм.
- Ход –1200мм.
Гидроцилиндры мачты-2шт.
диаметр поршня –160мм
ход –1180мм.
Гидроцилиндры механизмов мачты:
Цилиндр сепаратора –2шт.
Диаметр поршня-100мм.
Ход-360мм.
Цилиндры ключа нижнего –1шт.
Диаметр поршня-100мм.
Ход-450мм.
Цилиндры ключа верхнего-2шт.
Диаметр поршня-100мм.
Ход –360мм.
D) Распределительные блоки: Производитель «Bosch Rexroth», Германия
Модель: 4M4-15 –2шт.
9M4-15–1шт.
9М4-12-1шт.
E) Количество масла:
- в гидробаке –1000л.
- в системе –300л.
F) Тип системы фильтрации:
- напорный фильтр – 1шт.
производительность – 80л/мин
тонкость фильтрации – 10 мкм
- сливной фильтр – 1шт.
производительность – 400л/мин
тонкость фильтрации – 10 мкм
Подача
А) Тип - реечная
Производитель – ОАО «Рудгормаш», Россия
B) Интенсивность подачи 3м/мин
Вращение
А) Мотор
- тип – нерегулируемый, аксиально-поршневой, с наклонным блоком
- производитель – «Bosch Rexroth», Германия
- модель – A2FM160
- количество – 2шт.
- рабочее давление, max – 200bar
- частота вращения – 830об/мин
- максимальный вращающий момент – 6300Нм
- скорость вращения при пиковой мощности – до 120об/мин
- диапазон скорости вращения – от 0 до 120об/мин
B) Коробка передач
- тип – двухступенчатый цилиндрический редуктор
- производитель – ОАО «Рудгормаш», Россия
- передаточное число – 6,93
Домкраты горизонтирования
А) Задний домкрат – 1шт.
- производитель – ОАО «Рудгормаш», Россия
- модель – гидроцилиндр
- диаметр поршня – 220мм
- ход –1200мм
В) Передние домкраты – 2шт.
- производитель – ОАО «Рудгормаш», Россия
- модель – гидроцилиндр
- диаметр поршня – 160мм
- ход – 1000мм
С) Диаметр опоры домкрата – 550мм
Описание системы контроля пыли
7.3.11 Описание системы автоматической системы смазки – нет.
7.3.12 Сепаратор
а) количество штанг – 2шт.
б) длина штанг – 9,5м
с) диаметр штанг – 133мм
д) толщина стенок штанги – 32мм
Гусеничный ход
А) производитель гусеничного хода ОАО «Рудгормаш»
Б) ширина и длина гусеничного хода – 3200х4952,5мм
С) количество опорных катков – 9 (на каждую ленту)
Д) количество поддерживающих катков – 2
Е) реактивное давление грунта – 1,08кг/см2
Ф) Шаг звена гусеницы – 203мм
Г) Центральное расстояние между звездочкой и натяжным колесом – 3985мм
Компрессор
А) производитель и модель – Gardner Denver – ВНИИ Компрессормаш
Б) Производительность – 25м3/мм
С) Давление – 0,78МРа
Электрическая система
А) Производитель и модель стартера – CUMMINS, USA – ST4071
Б) производитель и модель контроля стартера – CUMMINS, USA – SB4003
С) Производитель и модель генератора переменного тока – CUMMINS, USA – EE4044
Д) Количество и мощность батарей – 4шт. – батареи 6СТ190А
Е) подробная информация об освещении
