Предназначен для разделения нейтральных, щелочных и слабо агрессивных суспензий (Ph 4-11) с частицами твердой фазы более или менее однородной крупности.
Основная отличительная особенность вакуум-фильтров «Рудгормаш» - мгновенная импульсная отдувка кека, не зависящая от скорости вращения дисков. Физический смысл этого заключается в подаче сжатого воздуха минимально необходимым объемом за короткий промежуток времени. При этом снижается количество порывов фильтроткани, увеличивается ее работоспособность, а также уменьшается расход сжатого воздуха и, следовательно, энергопотребление.
За счет короткого промежутка времени отдувки возможно полноценное ее проведение на любой скорости вращения дисков. Включение отдувки производится бесконтактными электромагнитными датчиками с высоким быстродействием.
Другая отличительная особенность заключается в возможности проведения отдувки кека сжатым воздухом высокого давления (до 6 кгс/см2). При этом возможно проведение нескольких импульсов отдувки за один цикл, что может служить частичной регенерацией фильтроткани.
Еще одна особенность вакуум-фильтров «Рудгормаш» – использование промывочного устройства для частичной регенерации фильтроткани на секторах при периодических, через 150÷200 моточасов, технологических остановах фильтра.
Высокая степень автоматизации включает в себя контроль и управление процессами обезвоживания с применением контроллеров импортного и отечественного производства, что позволяет полностью автоматизировать работу вакуум-фильтра и ввести его в общую систему АСУТП.
Основная отличительная особенность вакуум-фильтров «Рудгормаш»
- мгновенная импульсная отдувка кека, не зависящая от скорости вращения дисков. Физический смысл этого заключается в подаче сжатого воздуха минимально необходимым объемом за короткий промежуток времени. При этом снижается количество порывов фильтроткани, увеличивается ее работоспособность, а также уменьшается расход сжатого воздуха и, следовательно, энергопотребление.
За счет короткого промежутка времени отдувки возможно полноценное ее проведение на любой скорости вращения дисков. Включение отдувки производится бесконтактными электромагнитными датчиками с высоким быстродействием
Другая отличительная особенность заключается в возможности проведения отдувки кека сжатым воздухом высокого давления (до 6 кгс/см2). При этом возможно проведение нескольких импульсов отдувки за один цикл, что может служить частичной регенерацией фильтроткани.
Еще одна особенность вакуум-фильтров «Рудгормаш» – использование промывочного устройства для частичной регенерации фильтроткани на секторах при периодических, через 150÷200 моточасов, технологических остановах фильтра.
Высокая степень автоматизации включает в себя контроль и управление процессами обезвоживания с применением контроллеров импортного и отечественного производства, что позволяет полностью автоматизировать работу вакуум-фильтра и ввести его в общую систему АСУТП.
В зависимости от особенностей обрабатываемых концентратов и требований заказчика в моделях вакуум-фильтров «Рудгормаш» используется широкий ассортимент клапанов отдувки (по типоразмеру и виду управления).
Вакуум-фильтры «Рудгормаш» в зависимости от плотности обогащаемого материала разделяются на два вида: вакуум-фильтры для концентратов плотностью 2÷5 т/м³ и вакуумфильтры для концентратов плотностью до 2 т/м³.
В комплект серийной поставки входит автоматизированная централизованная система консистентной смазки всех трущихся поверхностей.
По техническому заданию заказчика в комплект поставки вакуум-фильтра может быть включено:
• система отдувки высокого или низкого давления;
• централизованная система смазки всех узлов фильтра;
• система автоматического поддержания уровня пульпы в ванне;
• вакуумные насосы (или компрессоры);
• воздуходувки;
• ресиверы и ловушки.
Параметры | Параметры фильтров для концентратов плотностью 2÷5 т/м3 (железорудный и т.п.) | Параметры фильтров для концентратов плотностью до 2 т/м3 (угольный и т.п.) | |||||||||
Серии ДОО-63- -2,5-1У-В | Серии ДОО-80- -2,5-1У-В | Серии ДОО-100- -2,5-1У-В | Серии ДОО-63- -2,5-1У-Н | Серии ДОО-80- -2,5-1У-Н | Серии ДОО-100- -2,5-1У-Н | Серии ДОО-80- -2,5-2У-Н | Серии ДОО-100- -2,5-2У-Н | Серии ДОО-80- -2,5-2У-В | Серии ДОО-100- -2,5-2У-В | ||
Поверхность фильтрования, м2 | 63 | 80 | 100 | 63 | 80 | 100 | 80 | 100 | 80 | 100 | |
Диаметр дисков, м | 2,595 | ||||||||||
Количество дисков, шт.: | 8 | 10 | 12 | 8 | 10 | 12 | 10 | 12 | 10 | 12 | |

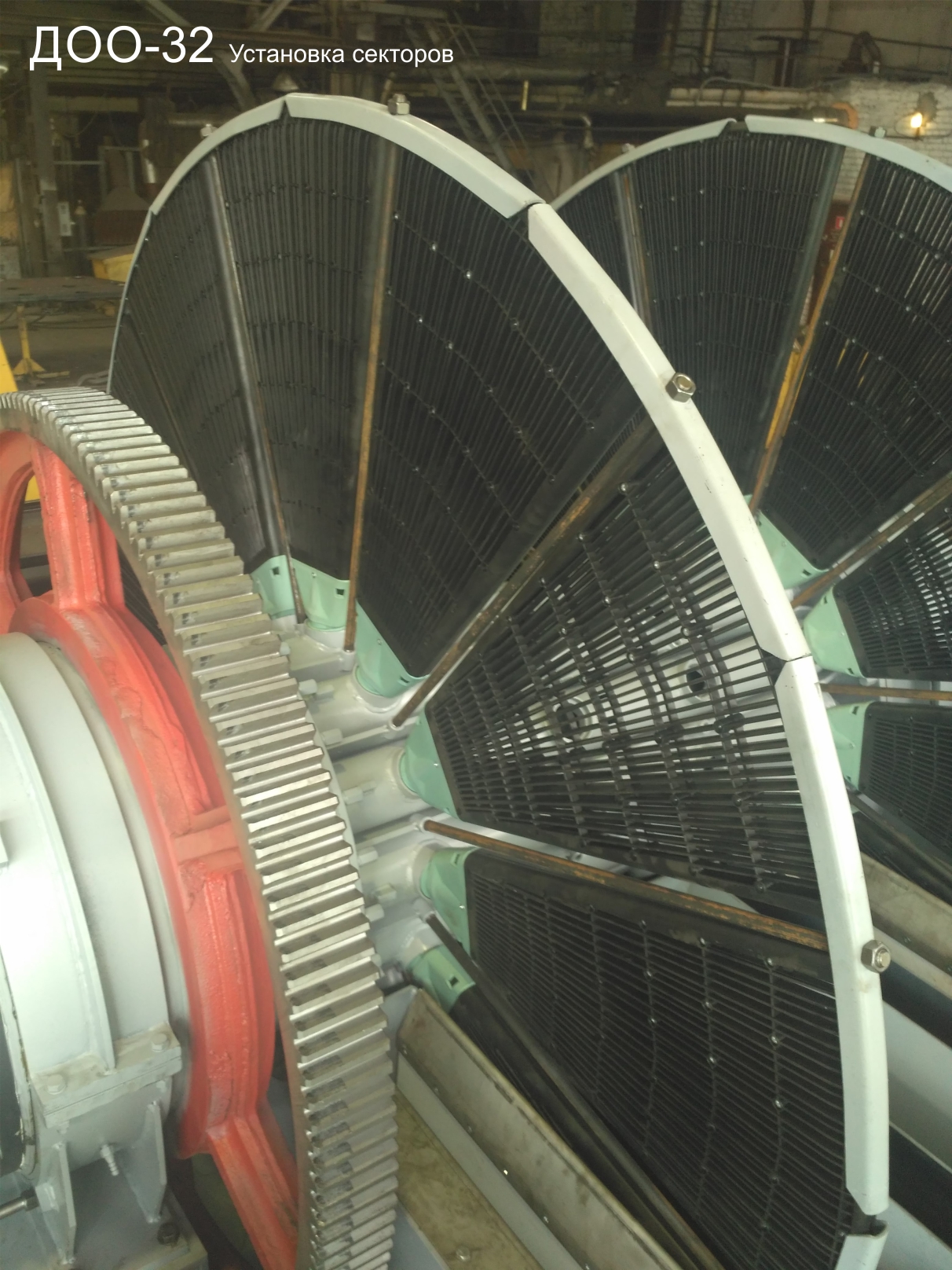

Количество секторов в диске, шт. | 12 | ||||||||||
Глубина вакуума, МПа (кгс/см2) | в зоне фильтро-вания | 0,07 ÷ 0,075 ( 0,7 ÷ 0,75 ) | |||||||||
в зоне просуш-ки | 0,075 ÷ 0,085 ( 0,75 ÷ 0,85 ) | ||||||||||
Давление сжатого воздуха, МПа (кгс/см2) | на отдувку осадка | 0,3 ÷ 0,5 ( 3 ÷ 5 ) | 0,06 ÷ 0,07 ( 0,6 ÷ 0,7 ) | 0,3 ÷ 0,5 ( 3 ÷ 5 ) | |||||||
на управле-ние клапаном отдувки | 0,5 ÷ 0,6 ( 5 ÷ 6 ) или 0 | 0,05 ÷ 0,06 ( 0,5 ÷ 0,6 ) или 0 | 0,5 ÷ 0,6 ( 5 ÷ 6 ) или 0 | ||||||||
Частота вращения, об/мин | дисков | 0,2 ÷ 1,0; или 0,2 ÷ 1,23; или 0,2 ÷ 1,59; или 0,2 ÷ 2,0 | |||||||||
мешалки | 69; или 71; или 72,5; или 74,5; или 75; или регулируемая от 20 до max | 36; или 40; или 45; или регулируемая от 20 до max | |||||||||
Мощность электро-двигателей, кВт | привода дисков | 5,5 | |||||||||
привода мешалки | 7,5 | ||||||||||
Габаритные размеры, мм, не более: | длина | 5 500 | 6 200 | 6 900 | 5 500 | 6 200 | 6 900 | 6 200 | 6 900 | 6 200 | 6 900 |
ширина | 3 100 | ||||||||||
высота | 3 270 | ||||||||||
Масса, кг, не более | 10 500 | 11 500 | 12 500 | 10 800 | 11 800 | 12 800 | 11 800 | 12 800 | 11 500 | 12 500 | |
