В идее этого сепаратора реализован новый способ обогащения магнетитовых руд в два приёма (имеется патент РФ), при котором в первом приеме выделяется концентрат первого приёма, а хвосты по переходным лоткам подаются в сепаратор второго приема, на котором выделяются отвальные хвосты и концентрат второго приема.
Такой способ позволяет достичь значительно большей производительности, повысить извлечение магнитного железа в суммарный концентрат и снизить потери магнитного железа в хвосты.

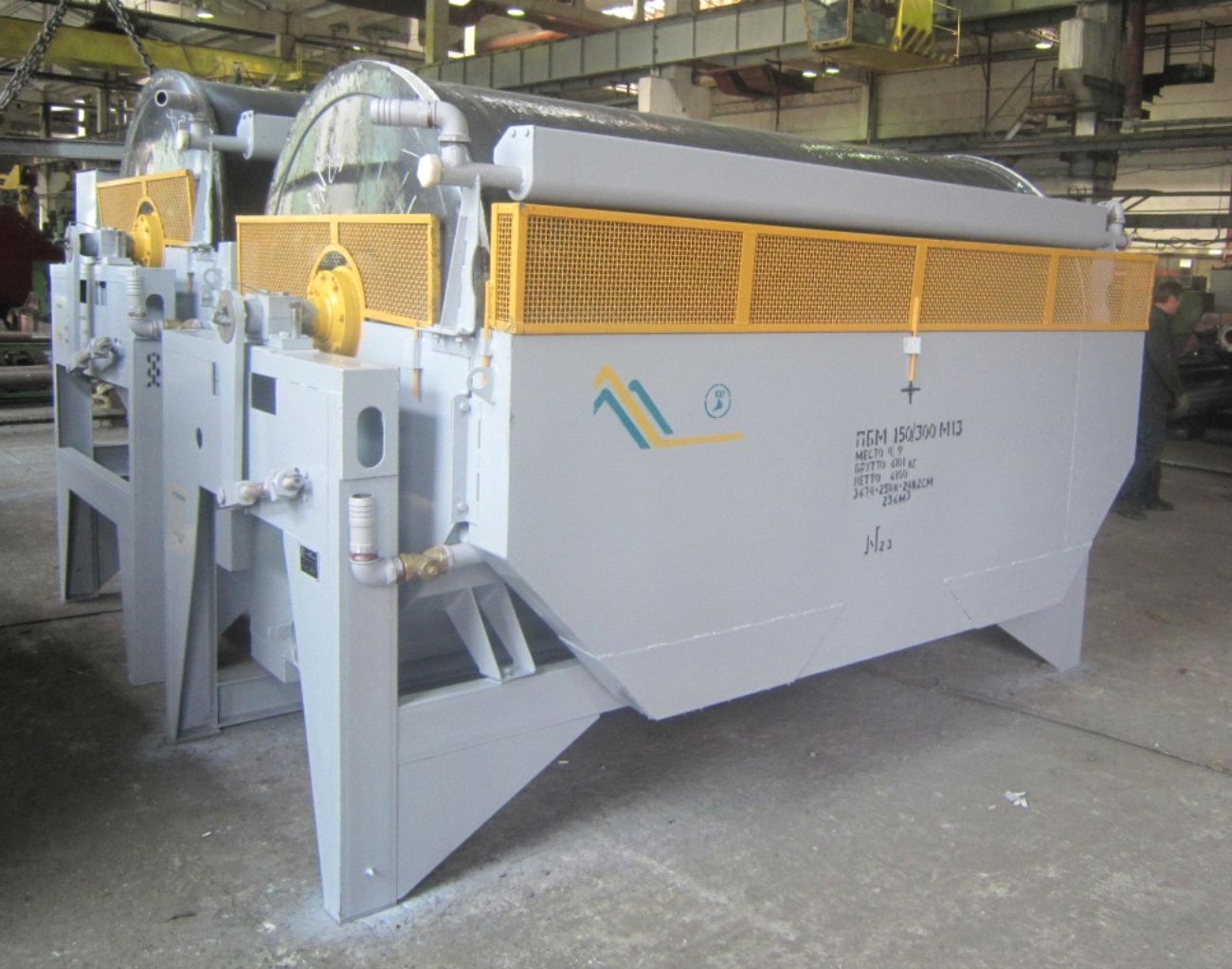

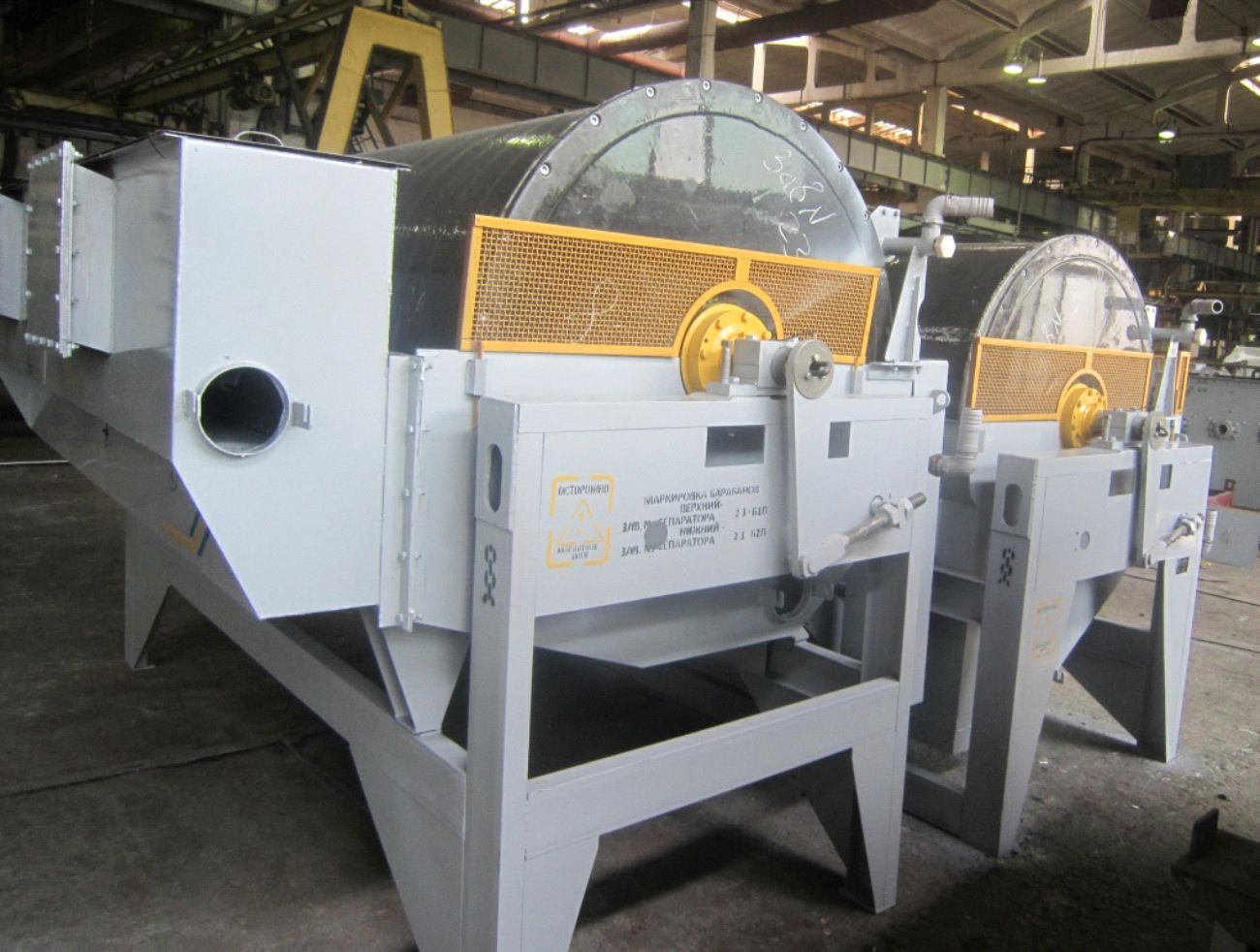

Сепаратор ПБМ-150/300-М13 состоит из прямоточного и полупротивоточного сепараторов, установленных в одном уровне.
Указанный способ позволяет компоновать сепараторы различных типоразмеров с разными типами ванн.
ПРИМЕНЕНИЕ СЕПАРАТОРА ПОЗВОЛИТ:
- повысить производительность магнитной сепарации при сохранении качества концентрата;
- повысить извлечение железа в концентрат и снизить его потери в хвосты;
- сократить количество необходимых сепараторов, освободить производственные площади;
- снизить расход электроэнергии и воды;
- сократить расходы на эксплуатацию и ремонт;
- снизить нагрузку на смежное оборудование сеекции.
Полная техническая характеристика
| Производительность по исходному твердому материалу, т/ч | 300 |
| Магнитная индукция на поверхности барабана, Тл | 0.160 |
| Диаметр барабана, мм | 1500 |
| Длина барабана, мм (включая реборды) | 3000 |
| Мощность привода, кВт | 2х11 |
| Крупность питания, мм | 0-1 |
| Габаритные размеры, мм | 4500х4700х2600 |
| Масса, кг | 13500 |
| Количество барабанов | 2 |
Часто задаваемые вопросы о сепараторе ПБМ-150/300 М13
- Какие технологические операции охватывает сепаратор ПБМ-150/300М13?
Наш сепаратор ПБМ-150/300М13 — это двухбарабанный аппарат, реализующий запатентованный способ обогащения магнетитовых руд в два приёма. В первом приёме выделяется концентрат первого приёма, а хвосты по переходным лоткам подаются в сепаратор второго приёма, где выделяются отвальные хвосты и концентрат второго приёма. Такая схема позволяет достичь значительно большей производительности, повысить извлечение магнитного железа в суммарный концентрат и снизить потери магнитного железа в хвосты. - В чём суть запатентованного метода, реализованного в этом сепараторе?
Основное отличие нашей модели — наличие патента РФ на способ обогащения в два приёма. Сепаратор состоит из прямоточного и полупротивоточного сепараторов, установленных на одном уровне. Указанный способ позволяет компоновать сепараторы различных типоразмеров с разными типами ванн, что даёт гибкость при проектировании технологических линий. Применение такой схемы обеспечивает более полное извлечение магнитной фракции по сравнению с традиционными однобарабанными аппаратами. - На какие материалы рассчитан сепаратор ПБМ-150/300М13?
Сепаратор предназначен для мокрого обогащения магнетитовых руд. Крупность питания составляет 0–1 мм. Магнитная индукция на поверхности барабана — не менее 0,160 Тл. Сепаратор эффективно работает в составе обогатительных фабрик предприятий чёрной металлургии. - Какие конструктивные особенности выделяют ПБМ-150/300М13 среди аналогов?
Наша модель имеет ряд ключевых преимуществ. Во-первых, двухбарабанная компоновка с прямоточной и полупротивоточной ваннами обеспечивает последовательную обработку материала и повышает полноту извлечения магнитной фракции. Во-вторых, запатентованный способ обогащения в два приёма позволяет достичь значительно большей производительности при сохранении качества концентрата. В-третьих, применение сепаратора позволяет сократить количество необходимых единиц оборудования и освободить производственные площади. Также снижается расход электроэнергии и воды, сокращаются расходы на эксплуатацию и ремонт, снижается нагрузка на смежное оборудование секции. - Каковы ключевые технические показатели сепаратора?
Производительность по исходному твёрдому материалу — 300 т/ч. Магнитная индукция на поверхности барабана — не менее 0,160 Тл. Диаметр барабана — 1500 мм. Длина барабана (включая реборды) — 3000 мм. Мощность привода — 2×11 кВт. Крупность питания — 0–1 мм. Габаритные размеры — 4500×4700×2600 мм. Масса — 13 500 кг. Количество барабанов — 2. - Как организовано обслуживание сепаратора в процессе эксплуатации?
Уход за сепаратором включает регулярный контроль состояния барабанов, подшипниковых узлов и магнитной системы. Рекомендуется периодически проверять целостность ванн и переходных лотков между первым и вторым сепараторами, а также контролировать состояние очистителей и делителей. Двухбарабанная компоновка с прямоточной и полупротивоточной ваннами обеспечивает последовательную обработку материала, что повышает полноту извлечения магнитной фракции. Своевременный контроль этих узлов позволяет поддерживать стабильную эффективность обогащения и продлевать срок службы оборудования. - На какие узлы следует обращать внимание в первую очередь?
Особого внимания требуют барабаны и их поверхности, подшипниковые узлы, а также магнитная система с блоками постоянных магнитов. Рекомендуется регулярно проверять магнитную индукцию на поверхности барабанов (не менее 0,160 Тл), состояние переходных лотков между первым и вторым сепараторами, а также работу очистителей и делителей. Своевременный контроль этих узлов позволяет предотвращать незапланированные простои и сохранять высокое качество концентрата. - Возможна ли адаптация сепаратора под конкретные условия обогащения?
Да, запатентованный способ обогащения в два приёма позволяет компоновать сепараторы различных типоразмеров с разными типами ванн. Это обеспечивает гибкость при проектировании технологических линий и позволяет адаптировать оборудование под конкретные характеристики перерабатываемого материала и требуемую производительность. При необходимости заказчик может запросить исполнение с различными параметрами магнитной системы. - Насколько надёжен сепаратор при непрерывной работе?
Сепаратор ПБМ-150/300М13 спроектирован для интенсивной эксплуатации на обогатительных фабриках. Запатентованный способ обогащения в два приёма обеспечивает более полное извлечение магнитной фракции и снижение потерь железа в хвосты. Применение сепаратора позволяет сократить количество необходимых единиц оборудования, снизить расход электроэнергии и воды, а также сократить расходы на эксплуатацию и ремонт. Всё это делает сепаратор надёжным решением для непрерывной работы в составе обогатительных комплексов. - Что нужно указать при заказе запасных частей?
При заказе запасных частей необходимо указать модель сепаратора (ПБМ-150/300М13), заводской номер оборудования, а также точное наименование и количество требуемых деталей согласно каталогу запасных частей. Для магнитной системы следует указывать параметры магнитной индукции (не менее 0,160 Тл). Для барабанов — их диаметр (1500 мм) и длину (3000 мм). При подборе привода — его мощность (2×11 кВт). Существующая дилерская сеть позволяет оперативно решать вопросы обеспечения потребителей оборудованием и запасными частями. - Какие данные нужны для монтажа и комплектации сепаратора?
Для монтажа и комплектации сепаратора ПБМ-150/300М13 необходимо предоставить информацию о характеристиках перерабатываемого материала (крупность, тип руды), требуемой производительности, а также о компоновке оборудования в технологической линии. Габаритные размеры сепаратора для проектирования фундамента и подвода коммуникаций: 4500×4700×2600 мм. При необходимости заказчик может запросить исполнение с различными параметрами магнитной системы и типом ванн в зависимости от требований технологического процесса.
