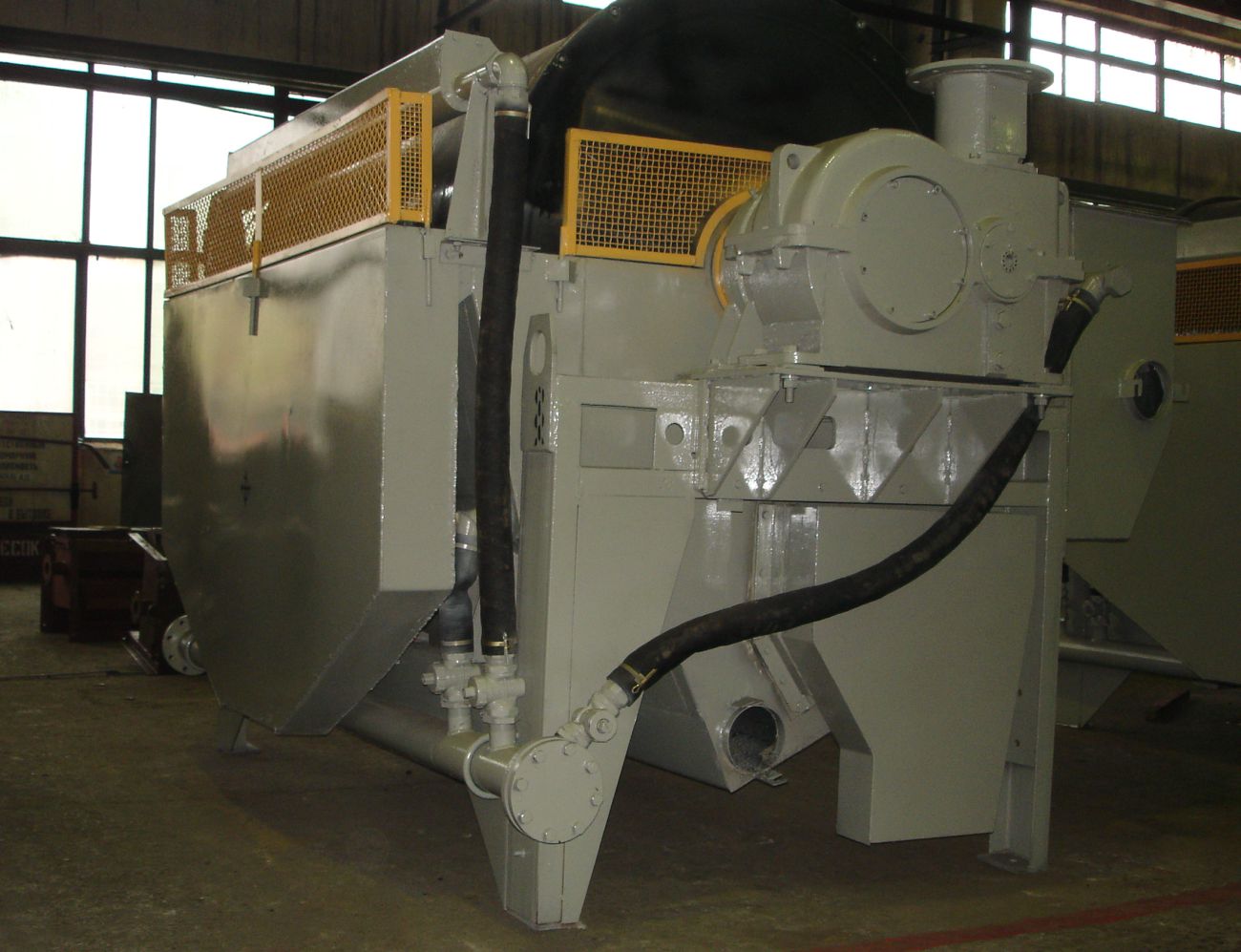

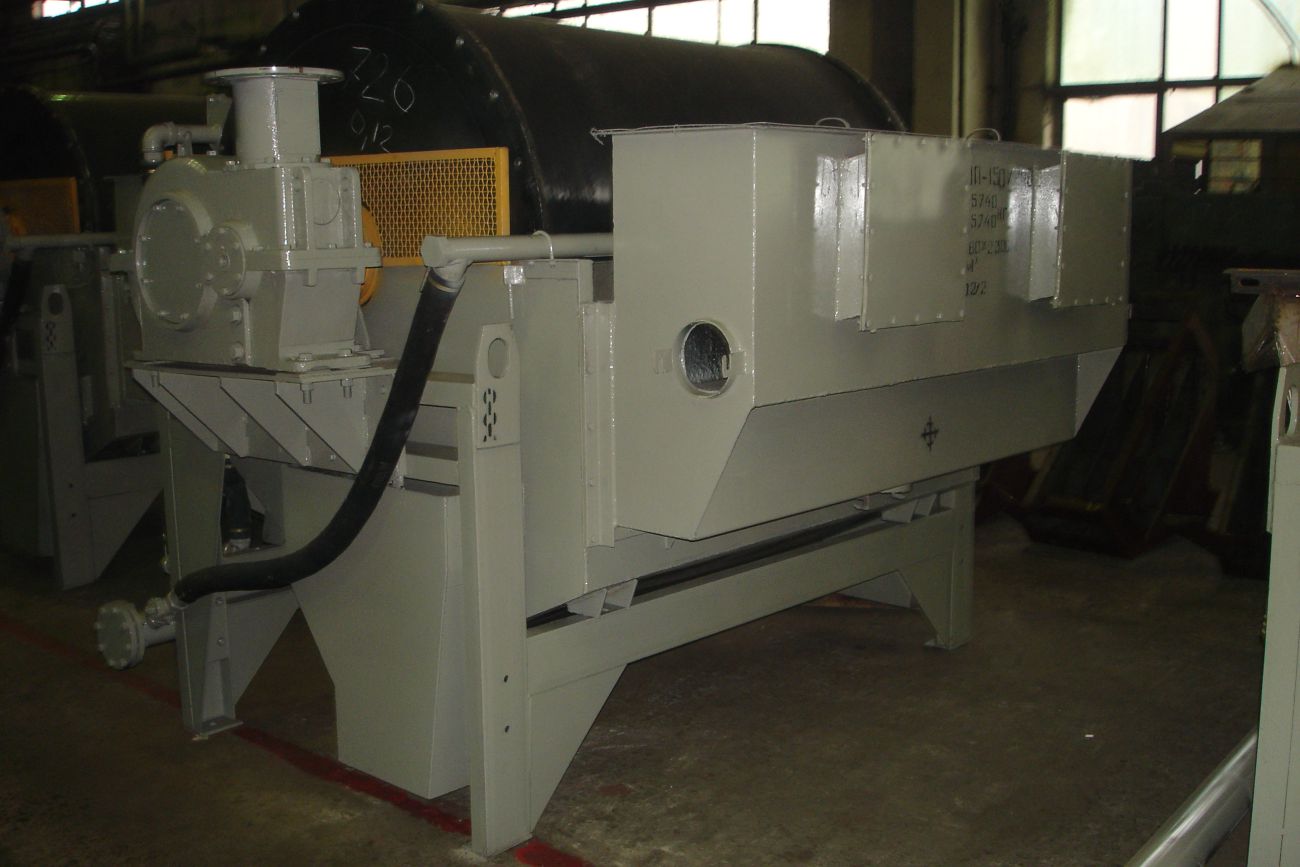

Сепаратор магнитный барабанный для мокрой сепарации сильномагнитных руд и материалов с разделением на магнитный и немагнитный продукты.
Предназначены для мокрого обогащения сильномагнитных руд и материалов, используются для оснащения обогатительных фабрик, предприятий чёрной металлургии. Отличительной особенностью сепараторов является их повышенная надёжность, простота эксплуатации и обслуживания.
Сепараторы с внутренним и наружным приводом взаимозаменяемы по технологическим параметрам, габаритным и установочным размерам.
Обечайки и торцевые крышки барабанов, а также короба, ванны, разгрузочные желоба, приёмники коробов, питающие патрубки, разгрузочные хвостовые течки покрываются износостойкими полиуретановыми покрытиями, обеспечивающими срок службы не менее 18000 часов (цикл между капитальными ремонтами).
Также по заказу потребителей металлоконструкция сепаратора может быть поставлена с окраской наружных поверхностей цинконаполненными полиуретановыми антикоррозионными покрытиями со сроком службы не менее 6 лет.
Применение современных магнитов позволяет поставлять сепараторы с магнитной индукцией от 0,03 до 0,3 Тл.
Полная техническая характеристика
| Производительность по исходному твердому материалу, т/ч | 250 | |
| Магнитная индукция на поверхности барабана, Тл не менее | 0,16 | |
| Диаметр барабана, мм | 1500 | |
| Длина барабана, мм | 2000 | |
| Мощность эл.привода, кВт, не более | 7,5 | |
| Крупность питания, мм | 0-1 | |
| Габаритные размеры, мм | 3000х2700х2600 | |
| Масса, кг | 6000 | |
| Количество барабанов | 1 |
Примечание: сепаратор комплектуются внутренним или наружным приводом — по заявке потребителя.
Часто задаваемые вопросы о сепараторе ПБМ-ПП-150/200
- Какие задачи решает сепаратор ПБМ-ПП-150/200?
Сепаратор магнитный барабанный ПБМ-ПП-150/200 — это аппарат для мокрой сепарации сильномагнитных руд и материалов с разделением на магнитный и немагнитный продукты. Он предназначен для мокрого обогащения и используется для оснащения обогатительных фабрик и предприятий чёрной металлургии. Производительность по исходному твёрдому материалу достигает 250 т/ч, а крупность питания составляет 0–1 мм. - В чём особенность конструкции сепаратора с полупротивоточной ванной?
Сепаратор ПБМ-ПП-150/200 оснащён полупротивоточной ванной, которая обеспечивает движение пульпы под барабан с частичным противотоком. Такая схема создаёт условия для более полного извлечения магнитных частиц по сравнению с прямоточной ванной. Магнитный барабан представляет собой тонкостенный цилиндр, вращающийся на неподвижной оси, внутри которой закреплена магнитная система с блоками постоянных магнитов. При вращении барабана магнитные частицы притягиваются к его поверхности и выносятся в зону разгрузки, а немагнитные увлекаются водным потоком и выводятся отдельно. - С какими материалами может работать этот сепаратор?
Сепаратор ПБМ-ПП-150/200 подходит для мокрого обогащения сильномагнитных руд и материалов. Крупность питания составляет 0–1 мм. Магнитная индукция на поверхности барабана — не менее 0,16 Тл. Применение современных магнитов позволяет поставлять сепараторы с магнитной индукцией от 0,03 до 0,3 Тл. - В чём преимущества сепаратора ПБМ-ПП-150/200 перед аналогами?
Наша модель имеет ряд ключевых преимуществ. Во-первых, обечайки и торцевые крышки барабанов, а также короба, ванны, разгрузочные желоба, приёмники коробов, питающие патрубки и разгрузочные хвостовые течки покрываются износостойкими полиуретановыми покрытиями, обеспечивающими срок службы не менее 18 000 часов (цикл между капитальными ремонтами). Во-вторых, по заказу потребителей металлоконструкция сепаратора может быть поставлена с окраской наружных поверхностей цинконаполненными полиуретановыми антикоррозионными покрытиями со сроком службы не менее 6 лет. В-третьих, сепараторы с внутренним и наружным приводом взаимозаменяемы по технологическим параметрам, габаритным и установочным размерам. Износ ванны напрямую влияет на потери железорудного концентрата, который уходит в хвосты, поэтому применение износостойких покрытий имеет критическое значение для эффективности обогащения. - Какими техническими характеристиками обладает сепаратор ПБМ-ПП-150/200?
Производительность по исходному твёрдому материалу — 250 т/ч. Магнитная индукция на поверхности барабана — не менее 0,16 Тл. Диаметр барабана — 1500 мм. Длина барабана — 2000 мм. Мощность электропривода — не более 7,5 кВт. Крупность питания — 0–1 мм. Габаритные размеры — 3000×2700×2600 мм. Масса — 6000 кг. Количество барабанов — 1. - Как обслуживать сепаратор в процессе эксплуатации?
Уход за сепаратором включает регулярный контроль состояния магнитного барабана, подшипниковых узлов и магнитной системы. Рекомендуется периодически проверять целостность полиуретановых покрытий обечаек, торцевых крышек, коробов и разгрузочных желобов, а также контролировать состояние очистителей и делителей. Применение износостойких покрытий значительно упрощает обслуживание и снижает трудозатраты. Своевременный контроль этих узлов позволяет поддерживать стабильную эффективность обогащения и продлевать срок службы оборудования. - Какие узлы требуют особого внимания при обслуживании?
Особого внимания требуют магнитный барабан и его полиуретановое покрытие, подшипниковые узлы, а также ярмо магнитной системы с блоками постоянных магнитов. Рекомендуется регулярно проверять степень износа полиуретановых покрытий обечаек и торцевых крышек, состояние очистителей барабана и работу делителей. Своевременный контроль этих узлов позволяет предотвращать незапланированные простои и сохранять высокое качество концентрата. - Можно ли адаптировать сепаратор под конкретные условия обогащения?
Да, по заказу потребителей металлоконструкция сепаратора может быть поставлена с окраской наружных поверхностей цинконаполненными полиуретановыми антикоррозионными покрытиями со сроком службы не менее 6 лет. Кроме того, сепараторы могут комплектоваться с различной магнитной индукцией — от 0,03 до 0,3 Тл, в зависимости от требований технологического процесса. Исполнение привода (внутренний или наружный) также выбирается по заявке потребителя. - Насколько надёжен сепаратор при непрерывной работе?
Сепаратор ПБМ-ПП-150/200 спроектирован для интенсивной эксплуатации на обогатительных фабриках. Применение износостойких полиуретановых покрытий обеспечивает срок службы не менее 18 000 часов между капитальными ремонтами. Взаимозаменяемость исполнений с внутренним и наружным приводом позволяет гибко адаптировать оборудование под конкретные условия. Всё это делает сепаратор надёжным решением для непрерывной работы в составе обогатительных комплексов. - Что нужно указать при заказе запасных частей?
При заказе запасных частей необходимо указать модель сепаратора (ПБМ-ПП-150/200), заводской номер оборудования, а также точное наименование и количество требуемых деталей согласно каталогу запасных частей. Для магнитной системы следует указывать тип блоков постоянных магнитов и требуемую магнитную индукцию. Для барабана — параметры полиуретановых покрытий обечаек и торцевых крышек. При подборе привода — его тип (внутренний или наружный). Существующая дилерская сеть позволяет оперативно решать вопросы обеспечения потребителей оборудованием и запасными частями. - Какие данные нужны для монтажа и комплектации сепаратора?
Для монтажа и комплектации сепаратора ПБМ-ПП-150/200 необходимо предоставить информацию о характеристиках перерабатываемого материала (крупность, тип руды), требуемой производительности, а также о компоновке оборудования в технологической линии. Габаритные размеры сепаратора для проектирования фундамента и подвода коммуникаций: 3000×2700×2600 мм. При необходимости заказчик может запросить исполнение с внутренним или наружным приводом, а также с различной магнитной индукцией.
