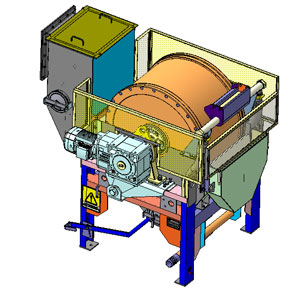

Сепаратор магнитный барабанный ПБМ-90/60 с прямоточной ванной создан для мокрого обогащения сильномагнитных руд и материалов. Он применяется для защиты сепараторов типа ЭВМ и ЭРМ от сильномагнитных примесей, регенерации тяжёлых суспензий (ферросилициевых и магнетитовых), обогащения магнетитовых руд и обезжелезнения различных материалов. Благодаря компактным размерам и небольшой массе сепаратор востребован на обогатительных фабриках, в том числе при добыче алмазов .
В основе работы лежит извлечение сильномагнитных частиц с помощью магнитного поля, создаваемого постоянными магнитами внутри вращающегося барабана. Пульпа подаётся в прямоточную ванну и движется в направлении вращения барабана. Магнитные частицы притягиваются к поверхности барабана и выносятся в зону разгрузки, а немагнитные увлекаются водным потоком и выводятся отдельно. Прямоточная ванна оптимальна для первой стадии обогащения материала крупностью 0–6 мм.
Полная техническая характеристика
| Производительность по твердому исходному продукту,т/ч | 20-40 |
| Крупность исходного материала, мм, не более | 6* |
Магнитная индукция в рабочей зоне, Тл -на поверхности барабана против геометрического центра полюсов, исключая периферийные ряды |
0,16+/-0,01 0,065 |
| Частота вращения барабана, мин-1 | 24,6 |
| Диаметр рабочей части барабана, мм | 900 |
| Длина барабана (включая реборды), мм | 600 |
| Удельный расход электроэнергии, кВт. ч/т | 0,06 |
| 80%-ный полный ресурс, ч, не менее | 18000 |
| Срок службы, лет, не менее | 10 |
| Габаритные размеры сепаратора, мм, не более | |
| - длина | 1500 |
| - ширина | 1850 |
| - высота | 1500 |
| Масса сепаратора, кг, не более | 1500 |
Примечание: *Работа сепаратора на материале крупностью более указанной запрещается.
Часто задаваемые вопросы о сепараторе ПБМ-90/60
- С какими материалами может работать этот сепаратор?
Сепаратор ПБМ-90/60 подходит для мокрого обогащения сильномагнитных руд и материалов. Крупность питания составляет -6+0,1 мм. Работа на материале крупностью более указанной запрещается. Сепаратор эффективно справляется с такими задачами, как обогащение магнетитовых руд, регенерация ферросилициевых и магнетитовых суспензий, а также обезжелезнение различных материалов. - В чём преимущества сепаратора ПБМ-90/60 перед аналогами?
Наша модель имеет ряд ключевых преимуществ. Во-первых, сепаратор выпускается в двух исполнениях: с ферритобариевыми магнитами и с магнитами NdFeB, обеспечивающими повышенную магнитную индукцию на поверхности барабана — не менее 0,3 Тл. Во-вторых, компактные габаритные размеры (1500×1850×1500 мм) и небольшая масса (1500 кг) позволяют быстро монтировать сепаратор даже в уже работающие технологические линии. В-третьих, 80%-ный полный ресурс составляет не менее 18 000 часов, а срок службы — не менее 10 лет, что подтверждает высокую надёжность и долговечность конструкции. - Какими техническими характеристиками обладает сепаратор ПБМ-90/60?
Производительность по твёрдому исходному продукту — 20–40 т/ч. Крупность исходного материала — -6+0,1 мм. Магнитная индукция на поверхности барабана — 0,16±0,01 Тл (для ферритобариевых магнитов) или 0,4/0,13 Тл (для магнитов NdFeB/BaFe). Частота вращения барабана — 24,6 мин⁻¹. Диаметр рабочей части барабана — 900 мм, длина барабана (включая реборды) — 600 мм. Удельный расход электроэнергии — 0,06 кВт·ч/т. Номинальная мощность электродвигателя привода барабана — 1,5 кВт. Габаритные размеры — 1500×1850×1500 мм. Масса — не более 1500 кг. - Как обслуживать сепаратор ПБМ-90/60 в процессе эксплуатации?
Уход за сепаратором включает регулярный контроль состояния барабана, подшипниковых узлов и магнитной системы. Рекомендуется периодически проверять целостность обечаек барабана, а также контролировать состояние бункера для загрузки, разделителя потоков и разгрузочных отверстий. Применение постоянных магнитов исключает необходимость в электропитании магнитной системы, что упрощает обслуживание. Своевременный контроль этих узлов позволяет поддерживать стабильную эффективность обогащения и продлевать срок службы оборудования. - Какие узлы требуют особого внимания при обслуживании?
Особого внимания требуют барабан и его обечайки, подшипниковые узлы, а также магнитная система на основе постоянных магнитов. Рекомендуется регулярно проверять степень износа обечаек, состояние мотор-редуктора и работу разделителя потоков. Своевременный контроль этих узлов позволяет предотвращать незапланированные простои и сохранять высокое качество концентрата. - Можно ли адаптировать сепаратор под конкретные условия обогащения?
Да, сепаратор ПБМ-90/60 может комплектоваться магнитами двух типов: ферритобариевыми или NdFeB, обеспечивающими повышенную магнитную индукцию. Оборудование может быть установлено в системы, оснащённые автоматическими питателями, что позволяет сократить затраты на переоборудование производственных площадей и трудозатраты на подачу сырья. При необходимости заказчик может запросить исполнение с различными параметрами магнитной системы. - Насколько надёжен сепаратор при непрерывной работе?
Сепаратор ПБМ-90/60 спроектирован для интенсивной эксплуатации на обогатительных фабриках. 80%-ный полный ресурс составляет не менее 18 000 часов, а срок службы — не менее 10 лет. Применение постоянных магнитов обеспечивает стабильность магнитного поля и отсутствие энергопотребления на его создание. Компактная и простая конструкция с одним барабаном отличается высокой надёжностью. Всё это делает сепаратор надёжным решением для непрерывной работы в составе обогатительных комплексов. - Что нужно указать при заказе запасных частей?
При заказе запасных частей необходимо указать модель сепаратора (ПБМ-90/60), заводской номер оборудования, а также точное наименование и количество требуемых деталей согласно каталогу запасных частей. Для магнитной системы следует указывать тип постоянных магнитов (ферритобариевые или NdFeB). Для барабана — параметры обечаек. При подборе привода — его мощность (1,5 кВт). Существующая дилерская сеть позволяет оперативно решать вопросы обеспечения потребителей оборудованием и запасными частями. - Какие данные нужны для монтажа и комплектации сепаратора?
Для монтажа и комплектации сепаратора ПБМ-90/60 необходимо предоставить информацию о характеристиках перерабатываемого материала (крупность, тип руды), требуемой производительности, а также о компоновке оборудования в технологической линии. Габаритные размеры сепаратора для проектирования фундамента и подвода коммуникаций: 1500×1850×1500 мм. Масса — не более 1500 кг. При необходимости заказчик может запросить исполнение с магнитами NdFeB для повышения магнитной индукции.
