ТУ 24.08.1600-90 Код ОКП 3132111452 Грохот инерционный ГИСТ72АК предназначен для грохочения сыпучих материалов с объемной массой насыпного груза до 2,8 т/м3 на операциях: сухого грохочения сыпучих материалов с влажностью до 5% и температурой не более 1200C; мокрого грохочения; обезвоживания, обесшламливания, отмыва суспензии от продуктов
Грохот инерционный ГИСТ72АК предназначен для использования на обогатительных фабриках угольной промышленности, на горно-обогатительных комбинатах цветной и черной металлургии, а также на других предприятиях, где есть технологическая необходимость в разделении по крупности сыпучих материалов с объемной массой насыпного груза не более 2,8 т/м3 при углах наклона 0-250 на операциях:
- сухого грохочения материалов влажностью до 5% и температурой не более 1200С пограничной крупности разделения не менее 13 мм;
- мокрого грохочения рядовых углей;
- обезвоживания, обешламливания и отмыва суспензии от продуктов обогащения при условии согласования применения с изготовителем.
При грохочении материала с объемной массой насыпного груза до 1,4 т/м3 крупность кусков питания не должна превышать 300х300х600 мм, а при объемной массе свыше 1,4т,м3 - не более 120 мм.
Область использования модернизированного грохота ГИСТ72АК в угольной промышленности расширится машинных классов рядовых углей, антрацитов перед обогащением.
Конструкция и принцип работы

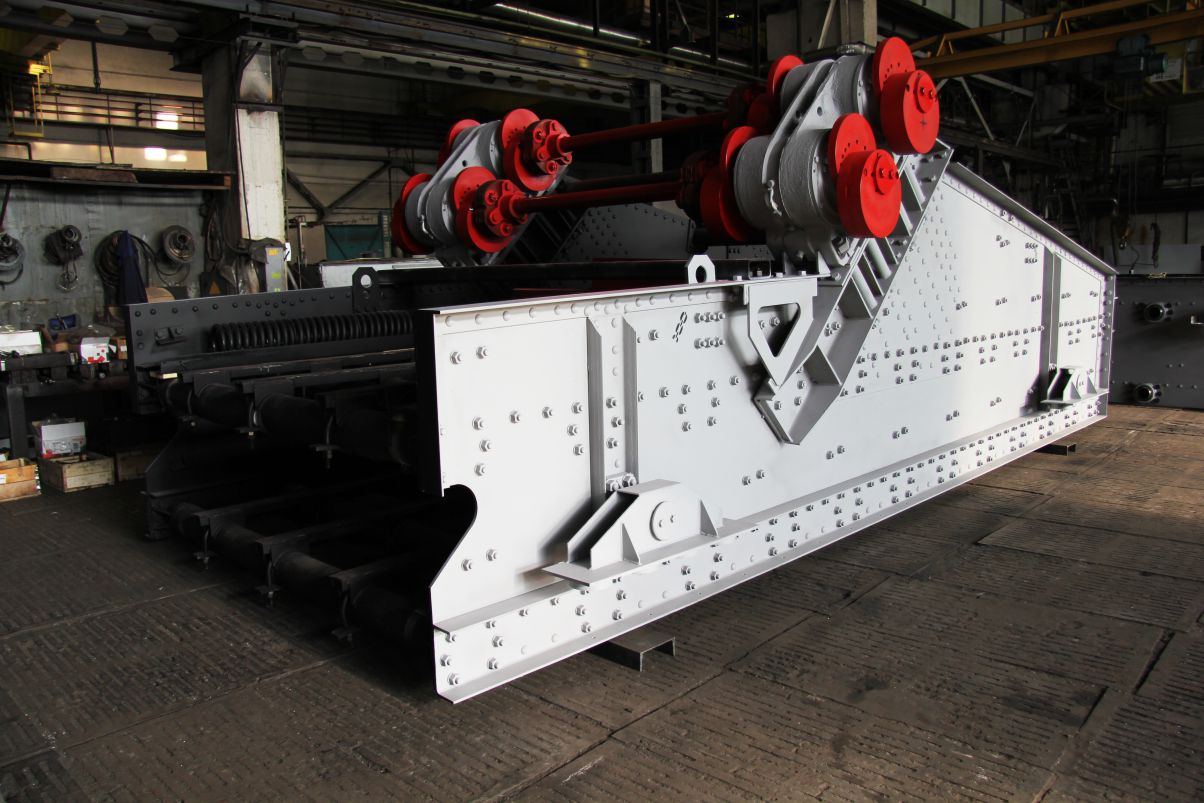

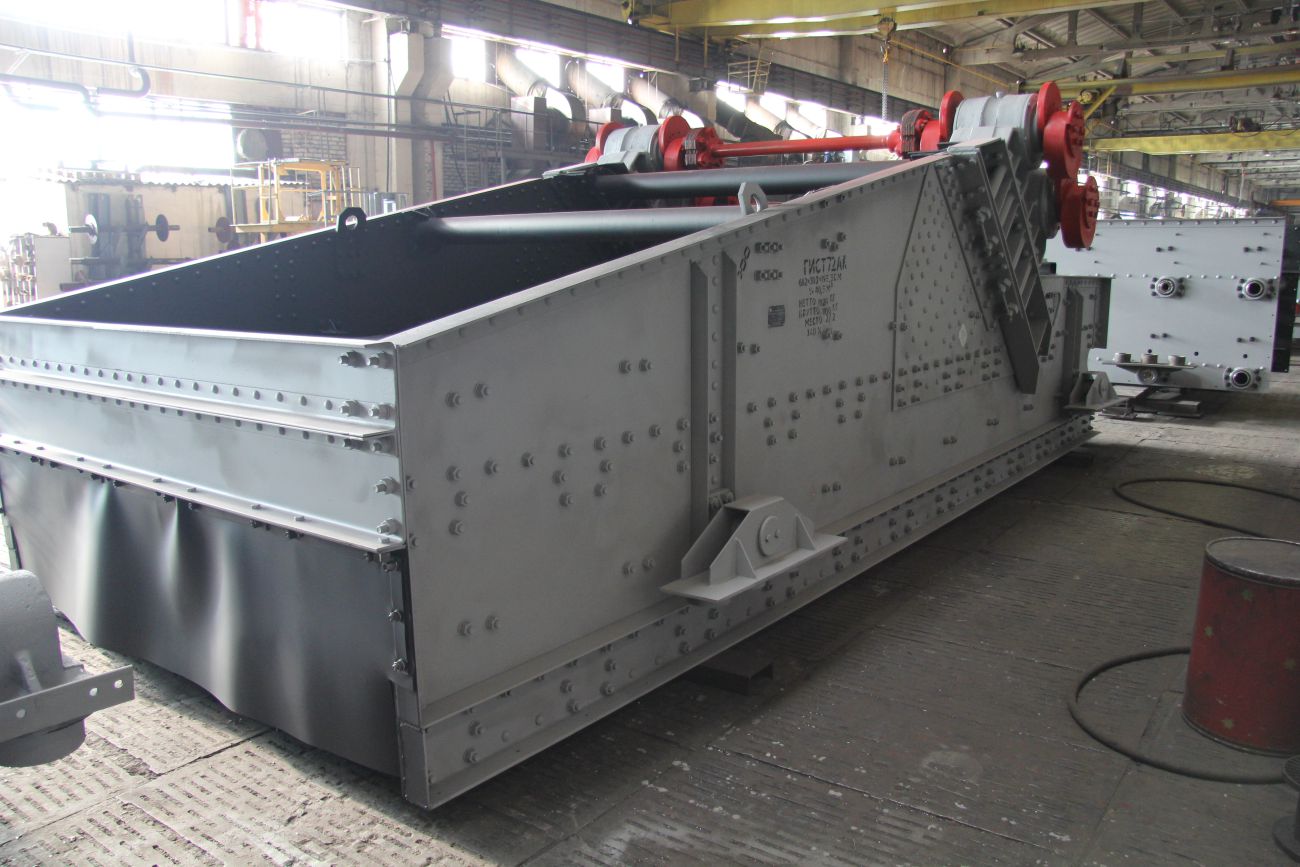

Короб грохота, установленный на опорах совершает направление колебательное движения в вертикальной плоскости, под действием центробежной силы инерции, возникающей при вращении эксцентричных грузов (дебалансов), установленных из двух параллельных валах вибратора.
Траектория движения каждой точки короба представляет собой прямую линию наклоненную по углом 450 к плоскости сит.

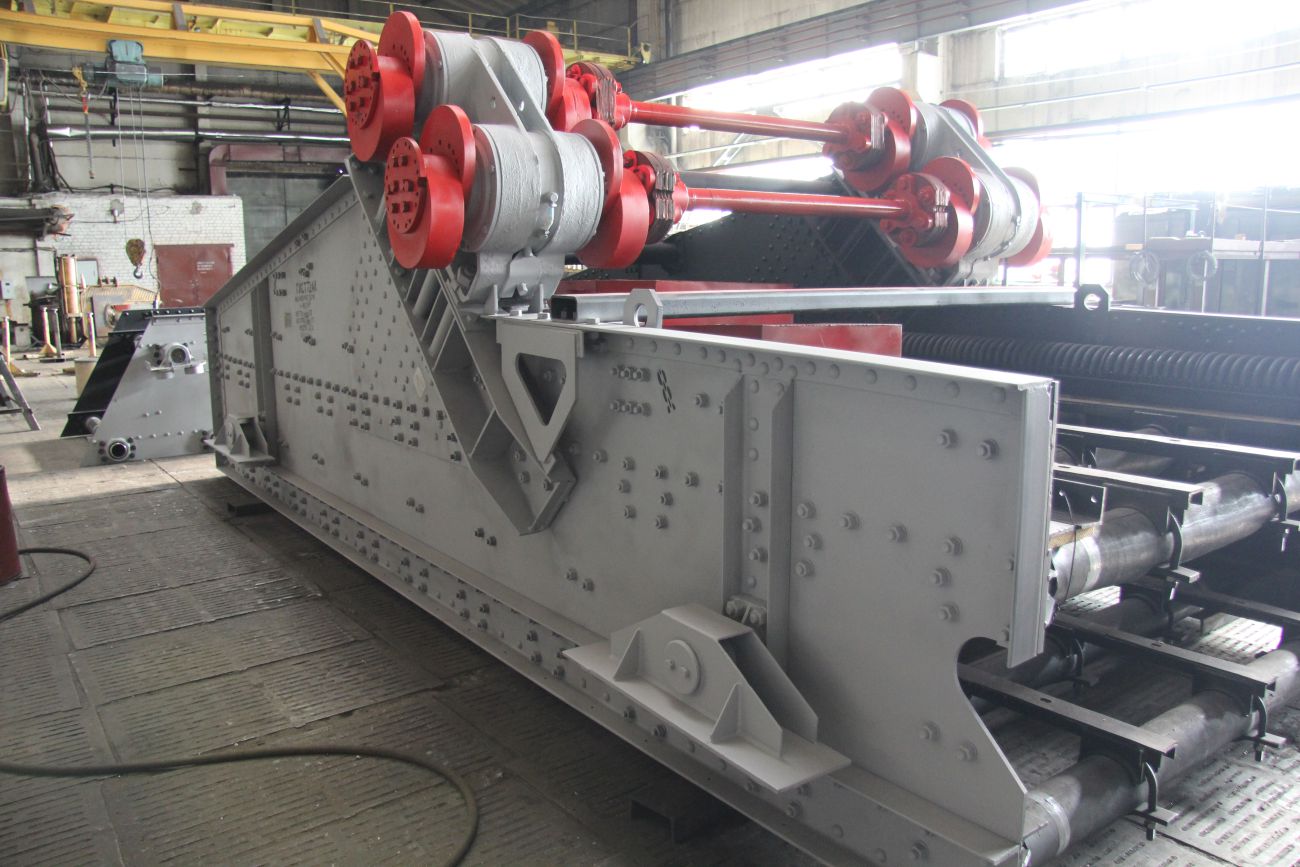

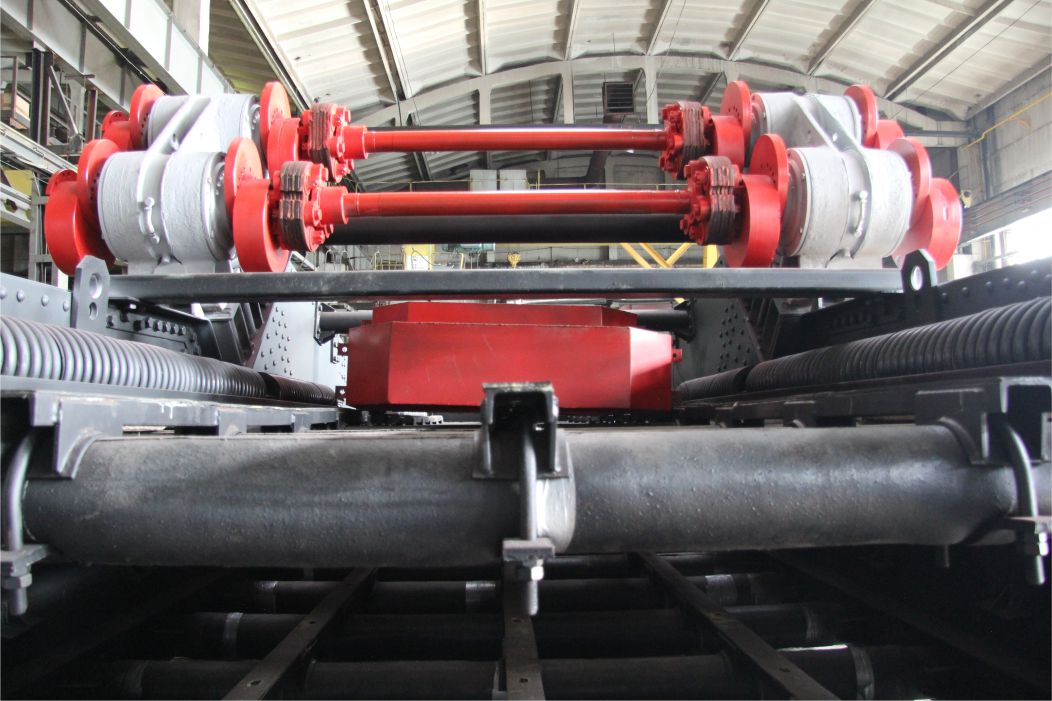

Вращение валам вибратора передается от двух двигателей через эластичные лепестковые муфты.
Материал из загрузочной течки поступает на верхнее сито грохота и при колебаниях короба транспортируется к разгрузке; одновременно просеиваясь через отверстия сита.
Просевающая материал поступает на нижнее сито, где совершается аналогичная оп6ерация. Материал просеивающий сквозь отверстия нижнего сита, попадает в воронку для подрешетного продукта.
Надрешетный продукт обоих сит попадает в разгрузочные течки. Таким образом происходить разделение грохотимого материала по крупности.
Для улучшения эффективности работы грохота на рассеве материалов повышенной влажности, применяются брызгальные устройства.
Грохот изготавливается в зависимости от заказа потребителя с правым или левым расположением привода.
Конструктивные особенности грохотов производства завода РУДГОРМАШ:
- замена сварных соединений элементов крепления просеивающих поверхностей к борто-винам грохота на заклепочные соединения, исключающие образование зон термического напря-жения;
- конструкция вибраторов встроенная, что исключает возникновение боковых колебаний;
- применение в вибраторах виброустойчивых подшипников со специальным профилем по-верхностей качения и центрацией латунного сепаратора по наружной обойме 40-3640АМНК5 (производства минского подшипникового завода);
- смазка вибратора картерного типа;

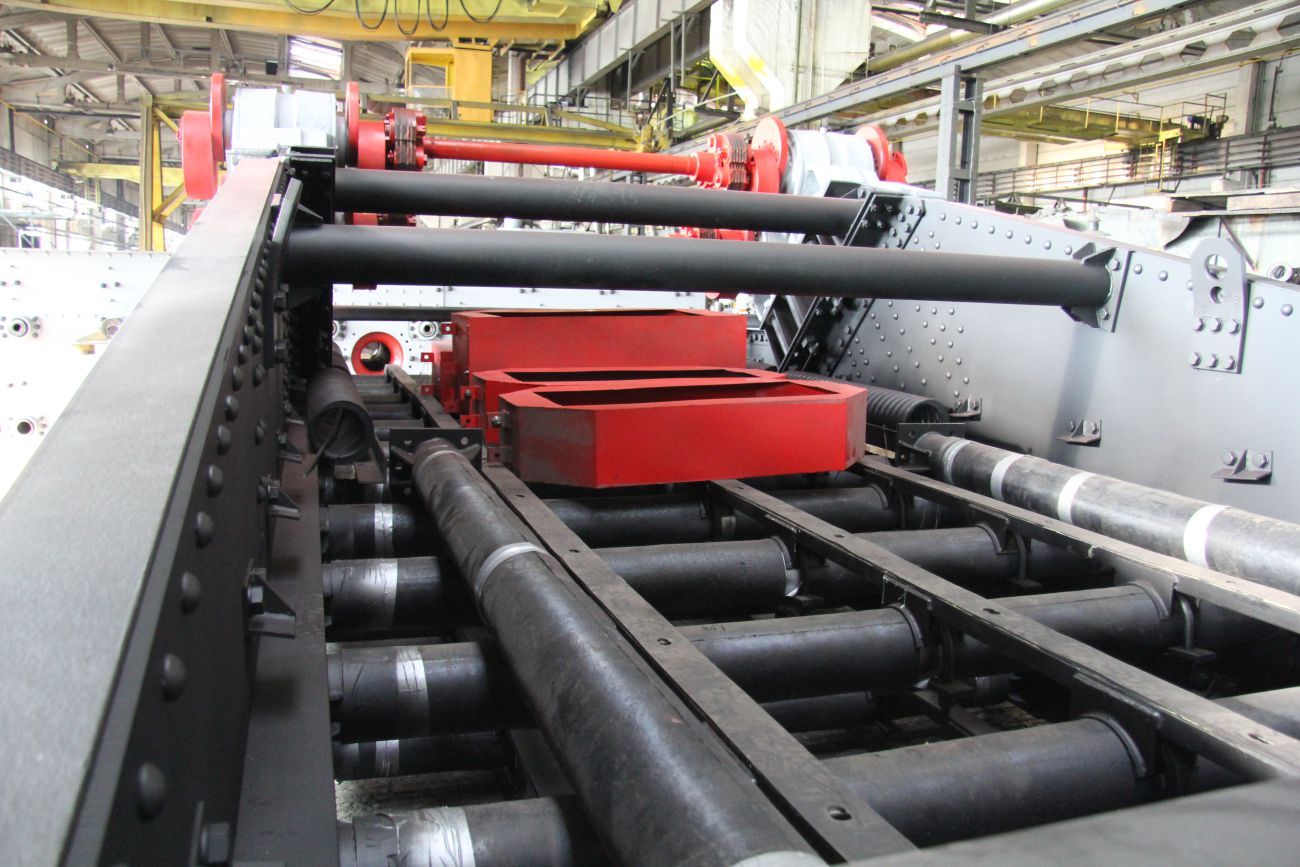

- применение упруго-податливых связей между бортовинами короба и связь-балками, ком-пенсирующих дополнительные колебательные нагрузки на бортовины от грохотимого материала (см. выше).
По требованию заказчика грохот может комплектоваться дополнительно:
- принудительной системой смазки (маслостанция);
- датчиком контроля температуры подшипниковых узлов;
- датчиком оборотов – контроль обрыва лепестковой муфты;
- шкафом управления;
- частотным преобразователем.

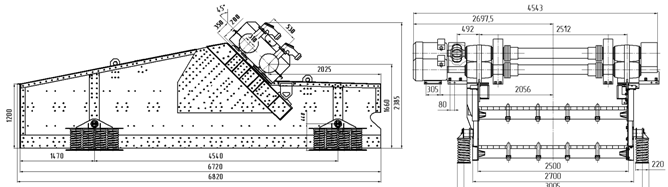

Полная техническая характеристика:
Размеры просеивающей поверхности, мм: | 6435 2500 |
| Число ярусов сит, ед. | 2 |
| Угол наклона просеивающей поверхности, град | 0-25 |
| Амплитуда колебаний, мм | 4-6 |
| Номинальная мощность двигателя, кВт | 2x22 |
| Частота колебаний короба, мин-1 | 735 |
| Производительность по питанию, max, т/ч | 300 |
| Крупность кусков питания, мм, не более -с объемной массой насыпного груза до 1,4 т/м.куб. -с объемной массой насыпного груза свыше 1,4 т/м.куб. | 300х300х600 120 |
| Масса колеблющейся части | 11370-12840 |
