Привод вала вакуум-фильтров

Разные модели фильтра могут комплектоваться (по желанию заказчика) различными типами привода вала.

Электродвигатель привода вала – асинхронный с частотным регулированием. Для избежания перегрева при частотном регулировании, в конструкции электродвигателя предусмотрена независимая вентиляция с постоянной скоростью вращения.

Комплектация приводов вала выполняется из условия обеспечения вращения вала дисков с регулируемой частотой в одном из следующих диапазоне:

  • от 0,2 до 1,0 об/мин;
  • от 0,2 до 1,23 об/мин;
  • от 0,2 до 1,59 об/мин.
  • от 0,2 до 2,0 об/мин.

 Типы приводов вала классифицируются по способу компоновки – моноблочная и общая; по расположению двигателя – горизонтальные и вертикальные; по комплектации соединительными муфтами – с втулочно-пальцевыми или лепестковыми муфтами.

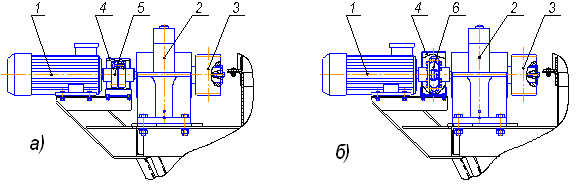

 Типы приводов вала с общей компоновкой состоят из редуктора и электродвигателя, расположенного горизонтально. На рисунке 1 показаны приводы вала общей компоновки с втулочно-пальцевой (рис.1 а) и лепестковой (рис.1 б) муфтой.

1297858469privod-vala-1

1 – электродвигатель с независимой вентиляцией; 2 – редуктор; 3 – зубчатая шестерня;
4 – кожух муфты; 5 – втулочно-пальцевая муфта; 6 – лепестковая муфта.
Рисунок 1. Приводы вала общей компоновки.

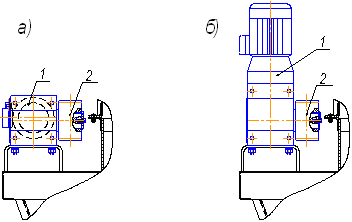

Типы приводов вала с моноблочной компоновкой состоят из мотор-редуктора с горизонтально- или вертикальнорасположенным электродвигателем (рисунок 2).

1297858555privod-vala-2

1 – мотор-редуктор; 2 – зубчатая шестерня;
Рисунок 2. Приводы вала моноблочной компоновки.
