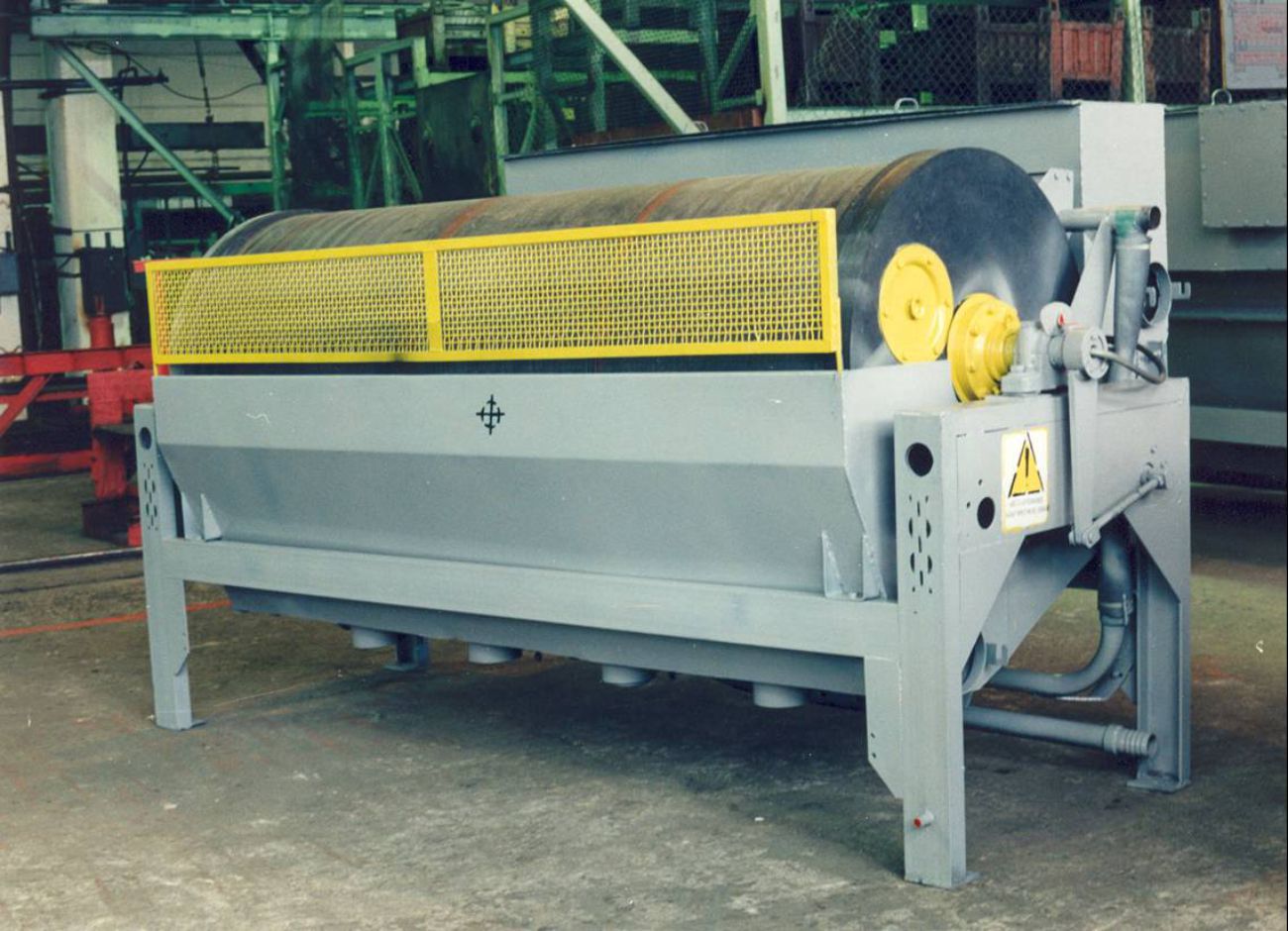

Сепаратор магнитный барабанный с противоточной ванной предназначен для обогащения методом мокрой магнитной сепарации сильномагнитных руд и материалов крупностью 0…3 мм с разделением на 2 продукта: магнитный и немагнитный, а также для регенерации магнетитового утяжелителя тяжелосредних суспензий.
Предназначены для мокрого обогащения сильномагнитных руд и материалов, используются для оснащения обогатительных фабрик, предприятий чёрной металлургии. Отличительной особенностью сепараторов является их повышенная надёжность, простота эксплуатации и обслуживания.
Сепараторы с внутренним и наружным приводом взаимозаменяемы по технологическим параметрам, габаритным и установочным размерам.
Обечайки и торцевые крышки барабанов, а также короба, ванны, разгрузочные желоба, приёмники коробов, питающие патрубки, разгрузочные хвостовые течки покрываются износостойкими полиуретановыми покрытиями, обеспечивающими срок службы не менее 18000 часов (цикл между капитальными ремонтами).
Также по заказу потребителей металлоконструкция сепаратора может быть поставлена с окраской наружных поверхностей цинконаполненными полиуретановыми антикоррозионными покрытиями со сроком службы не менее 6 лет.
Применение современных магнитов позволяет поставлять сепараторы с магнитной индукцией от 0,03 до 0,3 Тл.
Полная техническая характеристика
| Производительность по исходному твердому материалу, т/ч | 100-160 |
| Магнитная индукция на поверхности барабана, Тл не менее | 0,160; 0,148 |
| Диаметр барабана, мм | 900 |
| Длина барабана, мм | 2500 |
| Мощность эл.привода, кВт, не более | 4 |
| Крупность питания, мм | 0-3 |
| Габаритные размеры, мм | 3300х2100х2200 |
| Масса, кг | 4000 |
| Количество барабанов | 1 |
Часто задаваемые вопросы о сепараторе ПБМ-П-90/250
- В каких технологических операциях задействован сепаратор ПБМ-П-90/250?
Сепаратор магнитный барабанный с противоточной ванной ПБМ-П-90/250 предназначен для обогащения методом мокрой магнитной сепарации сильномагнитных руд и материалов крупностью 0…3 мм с разделением на два продукта: магнитный и немагнитный. Кроме того, он применяется для регенерации магнетитового утяжелителя тяжелосредних суспензий. Сепаратор востребован для оснащения обогатительных фабрик и предприятий чёрной металлургии. - Какую роль играет противоточная ванна в процессе сепарации?
Противоточная ванна обеспечивает движение пульпы навстречу вращению барабана, что создаёт условия для более полного извлечения магнитных частиц. Магнитный барабан представляет собой тонкостенный цилиндр, вращающийся на неподвижной оси, внутри которой закреплена магнитная система с блоками постоянных магнитов. При вращении барабана магнитные частицы притягиваются к его поверхности и выносятся в зону разгрузки, а немагнитные увлекаются водным потоком и выводятся отдельно. Такая схема движения потоков повышает эффективность разделения. - На какие материалы рассчитан этот сепаратор?
Сепаратор ПБМ-П-90/250 подходит для мокрого обогащения сильномагнитных руд крупностью 0…3 мм. Он также эффективно работает при регенерации магнетитового утяжелителя тяжелосредних суспензий. Магнитная индукция на поверхности барабана составляет не менее 0,160 или 0,148 Тл. Применение современных магнитов позволяет поставлять сепараторы с магнитной индукцией от 0,03 до 0,3 Тл. - Что обеспечивает длительный срок службы сепаратора?
Обечайки и торцевые крышки барабанов, а также короба, ванны, разгрузочные желоба, приёмники коробов, питающие патрубки и разгрузочные хвостовые течки покрываются износостойкими полиуретановыми покрытиями. Эти покрытия обеспечивают срок службы не менее 18 000 часов (цикл между капитальными ремонтами). Дополнительно по заказу потребителей металлоконструкция сепаратора может быть поставлена с окраской наружных поверхностей цинконаполненными полиуретановыми антикоррозионными покрытиями со сроком службы не менее 6 лет. - Какие технические параметры определяют производительность сепаратора?
Производительность по исходному твердому материалу составляет 100–160 т/ч. Магнитная индукция на поверхности барабана — не менее 0,160 или 0,148 Тл. Диаметр барабана — 900 мм, длина — 2500 мм. Мощность электропривода — не более 4 кВт. Крупность питания — 0…3 мм. Габаритные размеры — 3300×2100×2200 мм. Масса — 4000 кг. Количество барабанов — 1. - Как проводится обслуживание сепаратора в условиях фабрики?
Уход за сепаратором включает регулярный контроль состояния магнитного барабана, подшипниковых узлов и магнитной системы. Рекомендуется периодически проверять целостность полиуретановых покрытий обечаек, торцевых крышек, коробов и разгрузочных желобов, а также контролировать состояние очистителей и делителей. Применение износостойких покрытий значительно упрощает обслуживание и снижает трудозатраты. Своевременный контроль этих узлов позволяет поддерживать стабильную эффективность обогащения и продлевать срок службы оборудования. - На какие узлы следует обращать внимание в первую очередь?
Особого внимания требуют магнитный барабан и его полиуретановое покрытие, подшипниковые узлы, а также ярмо магнитной системы с блоками постоянных магнитов. Рекомендуется регулярно проверять степень износа полиуретановых покрытий обечаек и торцевых крышек, состояние очистителей барабана и работу делителей. Своевременный контроль этих узлов позволяет предотвращать незапланированные простои и сохранять высокое качество концентрата. - Какие сведения нужны для заказа запасных частей?
При заказе запасных частей необходимо указать модель сепаратора (ПБМ-П-90/250), заводской номер оборудования, а также точное наименование и количество требуемых деталей согласно каталогу запасных частей. Для магнитной системы следует указывать тип блоков постоянных магнитов и требуемую магнитную индукцию. Для барабана — параметры полиуретановых покрытий обечаек и торцевых крышек. При подборе привода — его тип (внутренний или наружный). Существующая дилерская сеть позволяет оперативно решать вопросы обеспечения потребителей оборудованием и запасными частями. - Что необходимо учесть при монтаже и комплектации сепаратора?
Для монтажа и комплектации сепаратора ПБМ-П-90/250 необходимо предоставить информацию о характеристиках перерабатываемого материала (крупность, тип руды), требуемой производительности, а также о компоновке оборудования в технологической линии. Габаритные размеры сепаратора для проектирования фундамента и подвода коммуникаций: 3300×2100×2200 мм. Сепараторы с внутренним и наружным приводом взаимозаменяемы по технологическим параметрам, габаритным и установочным размерам, что упрощает замену оборудования и интеграцию в существующие технологические линии. При необходимости заказчик может запросить исполнение с различной магнитной индукцией.
