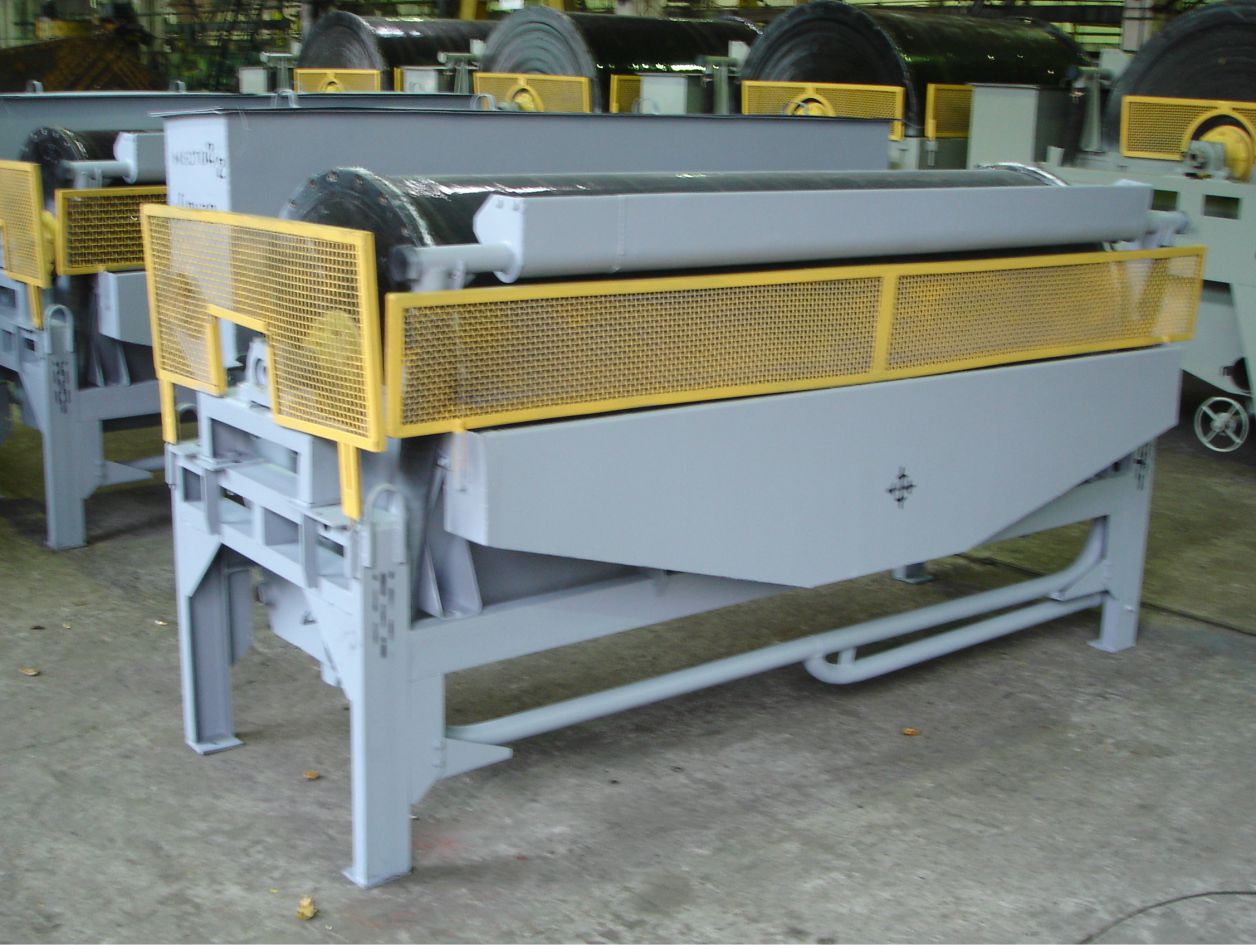

Полупротивоточный магнитный барабанный сепаратор с регулируемой циркуляцией магнитного продукта, предназначен для мокрой сепарации сильномагнитных руд с многократной перечисткой концентрата, с разделением на два продукта: магнитный концентрат и немагнитн

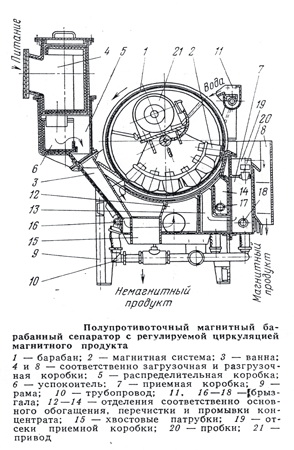

Сепаратор имеет патрубки, по которым часть магнитного продукта возвращается в рабочую зону, в результате чего происходит регулируемая внутрикамерная циркуляция магнитного продукта. Питание через загрузочные коробки, распределительную коробку и успокоители поступает в отделение, из которого направляется в рабочую зону сепаратора. Немагнитная фракция разгружается через хвостовую щель и хвостовые патрубки. Магнитный продукт выносится вращающимся барабаном в приемную коробку, откуда часть концентрата, соответственно количеству отсеков с закрытыми пробками, разгружается в разгрузочную коробку, а оставшаяся часть концентрата из отсеков с открытыми пробками направляется по патрубкам в отделение ванны и повторно притягивается к барабану, при этом немагнитная фракция разгружается через ту же хвостовую щель и хвостовые патрубки.
Разбавление питания и циркулирующего концентрата осуществляется подачей воды из брызгал. Вода для промывки концентрата также подается из брызгал. Количество циркулирующего концентрата регулируется изменением соотношения открытых и закрытых пробками патрубков.
Изменение циркулирующей нагрузки обеспечивает возможность получения в одном сепараторе концентрата, соответствующего по содержанию железа трем и более приемам обогащения.
Полная техническая характеристика
| Производительность по исходному твердому материалу, т/ч | 10-90 |
| Магнитная индукция на поверхности барабана, Тл не менее | 0,160; 0,148 |
| Диаметр барабана, мм | 900 |
| Длина барабана, мм | 2490 |
| Мощность эл.привода, кВт, не более | 4 |
| Крупность питания, мм | 0-0,2 |
| Габаритные размеры, мм | 3300х2100х2200 |
| Масса, кг | 4000 |
| Количество барабанов | 1 |
По техническому заданию заказчика сепараторы комплектуются наружным или внутренним приводом, а так же магнитной системой с напряженностью на поверхности барабана 0,250 Тл.
Часто задаваемые вопросы о сепараторе ПБМ-ППЦ-90/250
- В каких технологических операциях применяется сепаратор ПБМ-ППЦ-90/250?
Сепаратор ПБМ-ППЦ-90/250 — это полупротивоточный магнитный барабанный аппарат с регулируемой циркуляцией магнитного продукта. Он предназначен для мокрой сепарации сильномагнитных руд с многократной перечисткой концентрата, обеспечивая разделение материала на два продукта: магнитный концентрат и немагнитные хвосты. Основное применение — обогатительные фабрики предприятий чёрной металлургии, где требуется получение высококачественного концентрата за одну операцию. - В чём заключается ключевая особенность конструкции этого сепаратора?
Главное отличие модели ПБМ-ППЦ от стандартных сепараторов — наличие патрубков, по которым часть магнитного продукта возвращается в рабочую зону. Это создаёт регулируемую внутрикамерную циркуляцию магнитного продукта: часть концентрата, разгружаемая через отсеки с открытыми пробками, направляется обратно в отделение ванны и повторно притягивается к барабану. Немагнитная фракция при этом выводится через хвостовую щель. Такая схема обеспечивает многократную перечистку концентрата без установки дополнительного оборудования. - Как регулируется степень обогащения в сепараторе ПБМ-ППЦ-90/250?
Количество циркулирующего концентрата регулируется изменением соотношения открытых и закрытых пробками патрубков. Изменяя циркулирующую нагрузку, оператор может получать в одном сепараторе концентрат, соответствующий по содержанию железа трём и более приёмам обогащения. Это позволяет гибко управлять качеством конечного продукта в зависимости от требований технологического процесса и характеристик исходного сырья. - С какими материалами может работать этот сепаратор?
Сепаратор ПБМ-ППЦ-90/250 подходит для мокрого обогащения сильномагнитных руд. Крупность питания составляет 0–0,2 мм. Производительность по исходному твёрдому материалу — 10–90 т/ч. Магнитная индукция на поверхности барабана — не менее 0,160 или 0,148 Тл. Применение современных магнитов позволяет поставлять сепараторы с магнитной индукцией до 0,250 Тл по техническому заданию заказчика. - Какие конструктивные решения обеспечивают длительный срок службы сепаратора?
Обечайки и торцевые крышки барабанов, а также короба, ванны, разгрузочные желоба, приёмники коробов, питающие патрубки и разгрузочные хвостовые течки покрываются износостойкими полиуретановыми покрытиями. Эти покрытия обеспечивают срок службы не менее 18 000 часов (цикл между капитальными ремонтами). Дополнительно по заказу потребителей металлоконструкция сепаратора может быть поставлена с окраской наружных поверхностей цинконаполненными полиуретановыми антикоррозионными покрытиями со сроком службы не менее 6 лет. - Какими техническими характеристиками обладает сепаратор ПБМ-ППЦ-90/250?
Производительность по исходному твёрдому материалу — 10–90 т/ч. Магнитная индукция на поверхности барабана — не менее 0,160; 0,148 Тл (возможно исполнение с индукцией 0,250 Тл). Диаметр барабана — 900 мм. Длина барабана — 2490 мм. Мощность электропривода — не более 4 кВт. Крупность питания — 0–0,2 мм. Габаритные размеры — 3300×2100×2200 мм. Масса — 4000 кг. Количество барабанов — 1. - Как обслуживать сепаратор в процессе эксплуатации?
Уход за сепаратором включает регулярный контроль состояния магнитного барабана, подшипниковых узлов и магнитной системы. Рекомендуется периодически проверять целостность полиуретановых покрытий обечаек, торцевых крышек, коробов и разгрузочных желобов, а также контролировать состояние очистителей и делителей. Особое внимание следует уделять состоянию патрубков системы циркуляции и пробок, регулирующих возврат концентрата. Своевременный контроль этих узлов позволяет поддерживать стабильную эффективность обогащения и продлевать срок службы оборудования. - Какие узлы требуют особого внимания при обслуживании?
Особого внимания требуют магнитный барабан и его полиуретановое покрытие, подшипниковые узлы, а также ярмо магнитной системы с блоками постоянных магнитов. Рекомендуется регулярно проверять степень износа полиуретановых покрытий обечаек и торцевых крышек, состояние очистителей барабана и работу делителей. Также необходимо контролировать герметичность и пропускную способность патрубков системы циркуляции магнитного продукта. - Можно ли адаптировать сепаратор под конкретные условия обогащения?
Да, по техническому заданию заказчика сепараторы комплектуются наружным или внутренним приводом, а также магнитной системой с напряжённостью на поверхности барабана 0,250 Тл. Кроме того, регулируемая циркуляция концентрата позволяет настраивать сепаратор под конкретные требования по качеству конечного продукта без замены оборудования. - Насколько надёжен сепаратор при непрерывной работе?
Сепаратор ПБМ-ППЦ-90/250 спроектирован для интенсивной эксплуатации на обогатительных фабриках. Применение износостойких полиуретановых покрытий обеспечивает срок службы не менее 18 000 часов между капитальными ремонтами. Взаимозаменяемость исполнений с внутренним и наружным приводом позволяет гибко адаптировать оборудование под конкретные условия. Всё это делает сепаратор надёжным решением для непрерывной работы в составе обогатительных комплексов. - Что нужно указать при заказе запасных частей?
При заказе запасных частей необходимо указать модель сепаратора (ПБМ-ППЦ-90/250), заводской номер оборудования, а также точное наименование и количество требуемых деталей согласно каталогу запасных частей. Для магнитной системы следует указывать тип блоков постоянных магнитов и требуемую магнитную индукцию. Для барабана — параметры полиуретановых покрытий обечаек и торцевых крышек. При подборе привода — его тип (внутренний или наружный). Также следует учитывать наличие патрубков системы циркуляции и пробок. Существующая дилерская сеть позволяет оперативно решать вопросы обеспечения потребителей оборудованием и запасными частями. - Какие данные нужны для монтажа и комплектации сепаратора?
Для монтажа и комплектации сепаратора ПБМ-ППЦ-90/250 необходимо предоставить информацию о характеристиках перерабатываемого материала (крупность, тип руды), требуемой производительности, а также о компоновке оборудования в технологической линии. Габаритные размеры сепаратора для проектирования фундамента и подвода коммуникаций: 3300×2100×2200 мм. При необходимости заказчик может запросить исполнение с внутренним или наружным приводом, а также с магнитной системой повышенной индукции (0,250 Тл).
